SNL 218 + 2218

TSN 218 L

1

TSN 218 A

1

TSN 218 S

2

TK 218

2

ASNH 218

1

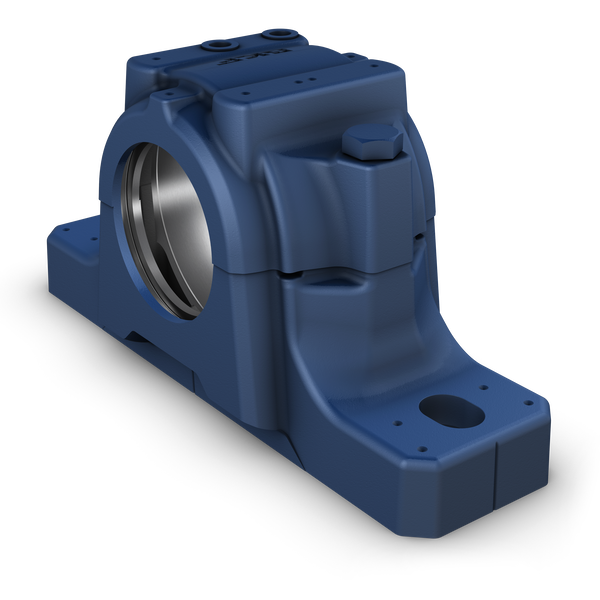

Корпус

SNL 218

Подшипник

2218

Стопорная гайка

KM 18

Стопорная шайба

MB 18

Фиксирующее кольцо

FRB 12.5/160

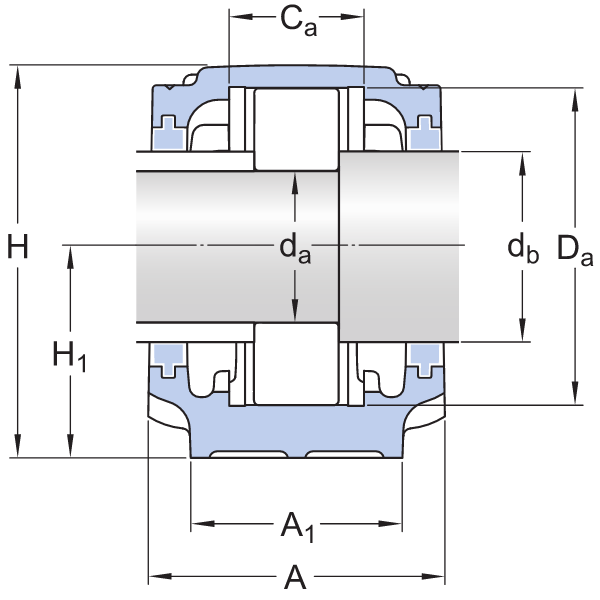

d a - Диаметр вала

90 mm

d b - Диаметр вала

100 mm

C a - Ширина посадочного места подшипника

65 mm

D a - Диаметр посадочного места подшипника

160 mm

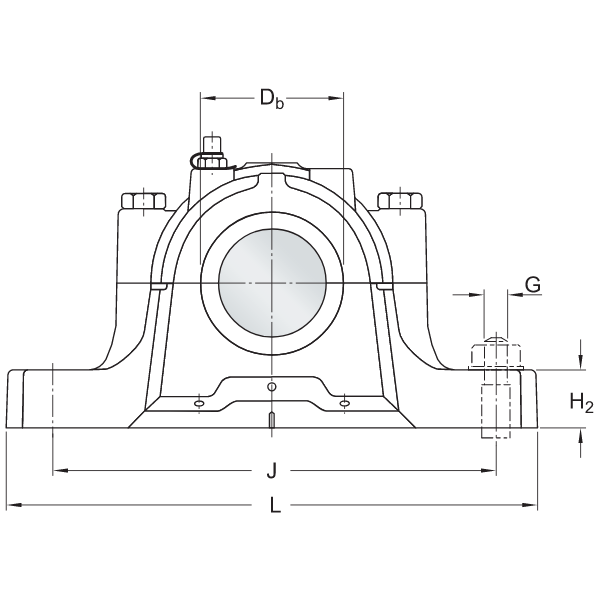

D b - Диаметр отверстия

120 mm

A - Ширина

140 mm

A 1 - Ширина опоры

100 mm

H - Высота

192 mm

H 1 - Высота до центра посадочного места подшипника

100 mm

H 2 - Высота опоры

35 mm

J - Расстояние между крепёжными болтами

290 mm

L - Длина

345 mm

N - Длина отверстия для крепёжного болта

28 mm

N 1 - Ширина отверстия для крепёжного болта

22 mm

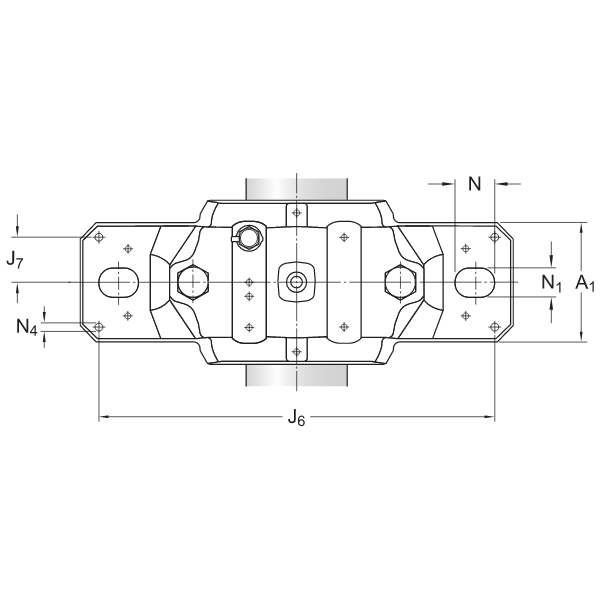

J 6 - Расстояние между установочными штифтами

317 mm

J 7 - Осевое смещение установочных штифтов

35 mm

N 4 - Диаметр установочных штифтов

8 mm

A 2L - Ширина, включая лабиринтные уплотнения

158 mm

A 2T - Ширина, включая таконитовые уплотнения

223 mm

d 2 - Диаметр таконитового уплотнения

182 mm

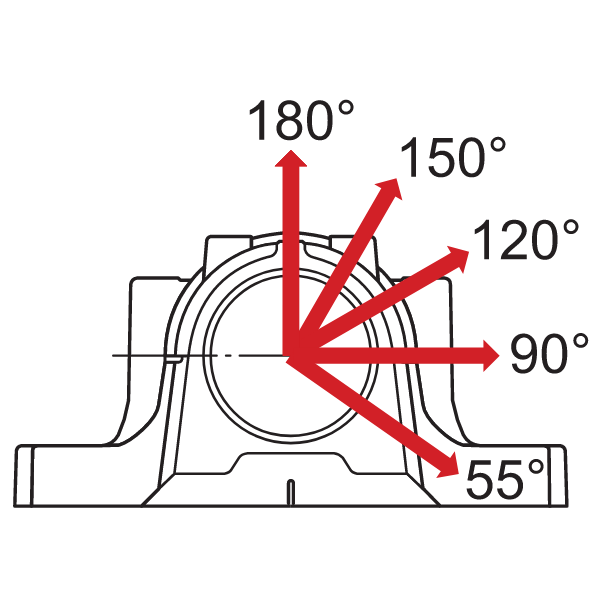

P 0° - Разрушающая нагрузка

430kN

P 55° - Разрушающая нагрузка

550kN

P 90° - Разрушающая нагрузка

340kN

P 120° - Разрушающая нагрузка

250kN

P 150° - Разрушающая нагрузка

215kN

P 180° - Разрушающая нагрузка

275kN

P a - Разрушающая нагрузка

180kN

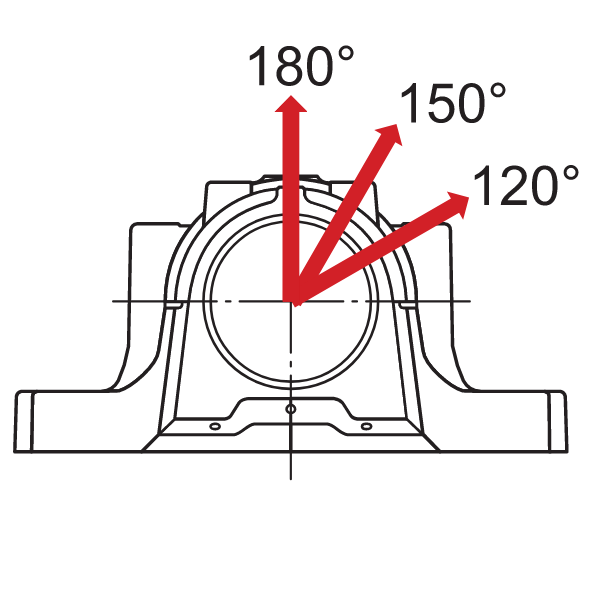

Q 120° - Грузоподъёмность болтов крышки

400kN

Q 150° - Грузоподъёмность болтов крышки

230kN

Q 180° - Грузоподъёмность болтов крышки

200kN

Масса корпуса

13.1 kg

Размер болта крышки

M 16x90

Рекомендуемый момент затяжки болтов крышки

150N·m

Рекомендуемый диаметр крепёжных болтов

20 mm

Рекомендуемый момент затяжки крепёжных болтов

385N·m

Начальное заполнение пластичной смазкой, 20%

260g

Начальное заполнение пластичной смазкой, 40%

430g
