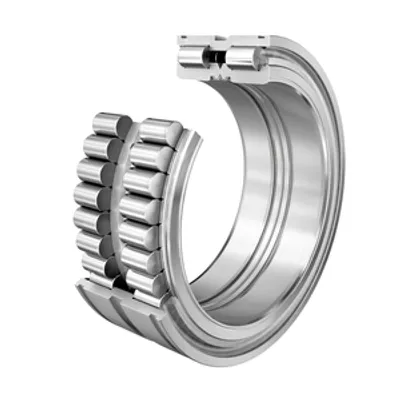

Цилиндрический роликоподшипник SL04..-PP, без сепаратора, двухрядный, фиксированный подшипник, средний борт на наружном кольце, 3 борта на внутреннем кольце, тип SL04
d Диаметр отверстия
130 mm
D Наружный диаметр
200 mm
B Ширина
95 mm
Cr Динамическая грузоподъемность, радиальная
540000 N
C0r Статическая грузоподъемность, радиальная
960000 N
Cur Предел усталостной нагрузки, радиальный
130000 N
nG Grease Предельная частота вращения при пластичной смазке
960 1/min
≈m Вес
10.13 kg
Ca1 Присоединительный размер для пружинного стопорного кольца WRE (не входит в комплект поставки). Допуск: 0/-0,2
77 mm
Ca2 Присоединительный размер для стопорного кольца по DIN 471 (не входит в комплект поставки). Допуск: 0/-0,2
75 mm
d1 Диаметр бортика внутреннего кольца
157 mm
d2 Диаметр бортика (поддержка уплотнения)
170 mm
d3 Наружный диаметр пружинного стопорного кольца WRE
216 mm
d1 min Мин. диаметр заплечика вала
157 mm
ra max Макс. радиус галтели
0.6 mm
null Угол фаски
30 °
null Расстояние - пружинные стопорные кольца, нижнее отклонение
-0.2 mm
null Расстояние - стопорные кольца, нижнее отклонение
-0.2 mm
null Расстояние - пружинное стопорное кольцо, верхнее отклонение
mm
null Расстояние - стопорные кольца, верхнее отклонение
mm
null Расстояние - кольцевые канавки, нижнее отклонение
mm
null Расстояние - кольцевые канавки, верхнее отклонение
0.2 mm
C Ширина наружного кольца
94 mm
C1 Расстояние - кольцевые канавки
83.2 mm
D1 Диаметр канавки
196 mm
m Ширина канавки
4.2 mm
rmin Мин. размер монтажной фаски
0.6 mm
t Ширина фаски
1.8 mm
X Расстояние между телами качения
77 mm
Tmin Мин. рабочая температура
-30 °C
Tmax Макс. рабочая температура
80 °C
