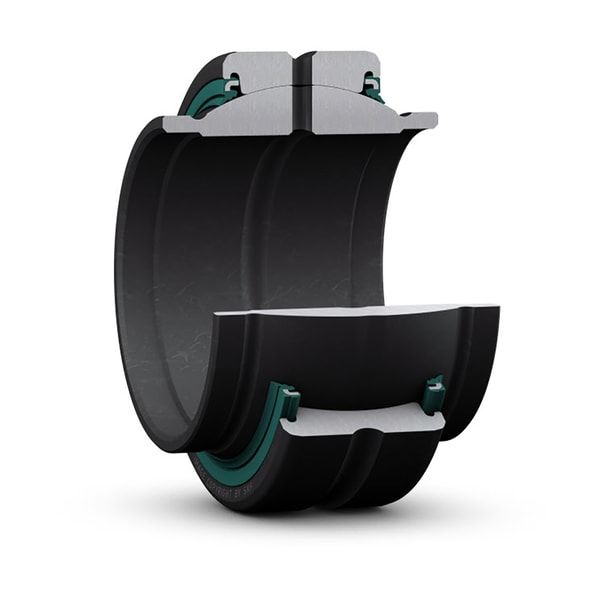

У этих радиальных сферических подшипников скольжения комбинация контактных поверхностей скольжения сталь/сталь. У них усиленное трёхкромочное контактное уплотнение с обеих сторон и они требуют техобслуживания. Они могут повторно смазываться через смазочные отверстия и кольцевую канавку на обоих кольцах.
Техобслуживание
Требуется повторное смазывание
Комбинация контактных поверхностей скольжения
Сталь/сталь, стандарт
Материал, внутреннее кольцо
Подшипниковая сталь
Материал, наружное кольцо
Подшипниковая сталь
Уплотнение
Уплотнения с обеих сторон
Типы уплотнения
Трёхкромочное
d - Диаметр отверстия
60 mm
D - Наружный диаметр
90 mm
B - Ширина
44 mm
C - Ширина наружного кольца
36 mm
α - Угол наклона
6°
dk - Диаметр дорожки качения внутреннего кольца
80 mm
b - Ширина кольцевой смазочной канавки на наружном кольце
6.2 mm
b1 - Ширина кольцевой смазочной канавки на внутреннем кольце
6.4 mm
M - Диаметр смазочного отверстия (в наружном кольце)
4 mm
r1 - Размер фаски отверстия
1 mm
r2 - Размер фаски наружного кольца
1 mm
da - Диаметр опоры на валу
66.4 mm
da - Диаметр опоры на валу
66.8 mm
Da - Диаметр опоры в корпусе
79.7 mm
Da - Диаметр опоры в корпусе
84.2 mm
ra - Радиус галтели вала
1 mm
rb - Радиус галтели корпуса
1 mm
Номинальная динамическая грузоподъёмность
245kN
Номинальная статическая грузоподъёмность
1220kN
Коэффициент удельной динамической нагрузки
100N/ mm²
Коэффициент удельной статической нагрузки
500N/ mm²
Константа материала
330
Масса подшипника скольжения
1.1 kg
